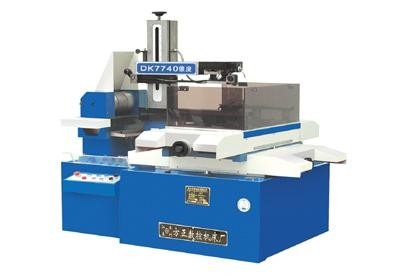

Découpeuse de la haute précision EDM
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Mettre en évidence: | machine d'edm de coupe de fil,machine de coupe de fil d'edm de commande numérique par ordinateur |
||
|---|---|---|---|
Description :
La machine utilisant le fil d'électrode comme outil, sous le système de contrôle de commande numérique par ordinateur, continue couper le traitement selon le chemin prédéterminé au morceau de travail. La petite coupe de chandelle se rapporte à la méthode que le fil d'électrode continue couper le traitement au morceau de travail par un certain angle d'inclinaison (≤6°or≤12°)
Applications :

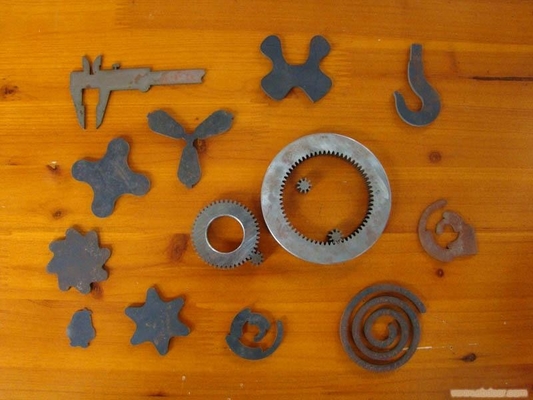

Il convient à traiter les divers moules, les modèles et les composants complexes de forme en tant que la dureté de grande précision et élevée et dureté élevée, aussi toutes sortes de matériel de conduite tel que le métal non ferreux, acier à outils, acier allié. Largement appliqué dans le domaine d'industrie tel que l'entreprise d'aviation de l'astronautique, d'appareils de mesure d'instrument, d'appareils électriques, de machines, d'automobile, d'industrie légère et d'industrie de guerre
Caractéristiques :
|
Type de machine |
DK7725Z |
DK7732Z |
DK7740Z |
DK7750Z |
DK7763Z |
DK7780Z |
DK77100Z |
|
Course d'axe des abscisses (millimètre) |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
|
Course d'axe des ordonnées (millimètre) |
320 |
400 |
500 |
630 |
800 |
1000 |
1200 |
|
Course d'axe de Z (millimètre) |
150 |
200 |
200 |
250 |
350 |
400 |
400 |
|
Course d'axe d'U.V |
70mm |
||||||
|
Épaisseur maximale de coupe (millimètre) |
300 |
400 |
400 |
450 |
550 |
600 |
600 |
|
Poids porteur maximal (kilogramme) |
120 |
200 |
320 |
500 |
960 |
1200 |
1500 |
|
Largeur de table de travail (millimètre) |
320 |
360 |
460 |
540 |
650 |
820 |
1010 |
|
Longueur de table de travail (millimètre) |
510 |
610 |
690 |
910 |
1030 |
1300 |
1500 |
|
Poids de machine-outil (kilogramme) |
1200 |
1400 |
1600 |
2300 |
2800 |
5000 |
6000 |
|
Machine externe dimension (millimètre) |
1420X1040 X1600 |
1550X1170 X1700 |
1800X1380 X1700 |
2060X1760 X1850 |
2250X2250 X1950 |
2900X2800 X2250 |
3200X3000 X2250 |
|
Traitement de la chandelle et de l'épaisseur |
6°/80mm, 12°/80mm (remarquable dans le contrat) |
||||||
|
Traitement de l'aspérité |
Ra2.5μm 100 mm2/minute |
||||||
|
Taux matériel maximal de retrait |
Norme GB7926 |
||||||
|
Précision |
Norme GB7926 |
||||||
|
X. Exactitude de position d'axe des ordonnées |
Norme GB7926 |
||||||
|
Exactitude de position de répétition |
0,001 millimètres |
||||||
|
Commande de travail de mn |
|
||||||
|
Diamètre de fil d'électrode |
Φ0.16~Φ0.22mm (Φ0.18 millimètre conseillé par la société) |
||||||
|
Ligne vitesse de fil d'électrode |
11 m/s |
||||||
|
Fluide de fonctionnement |
DX-1 ; DX-4 |
||||||
|
Alimentation d'énergie |
380V, triphasé, 50Hz |
||||||
|
Puissance |
≤2kw |
||||||
|
Hygrométrie |
30%~80% |
||||||
