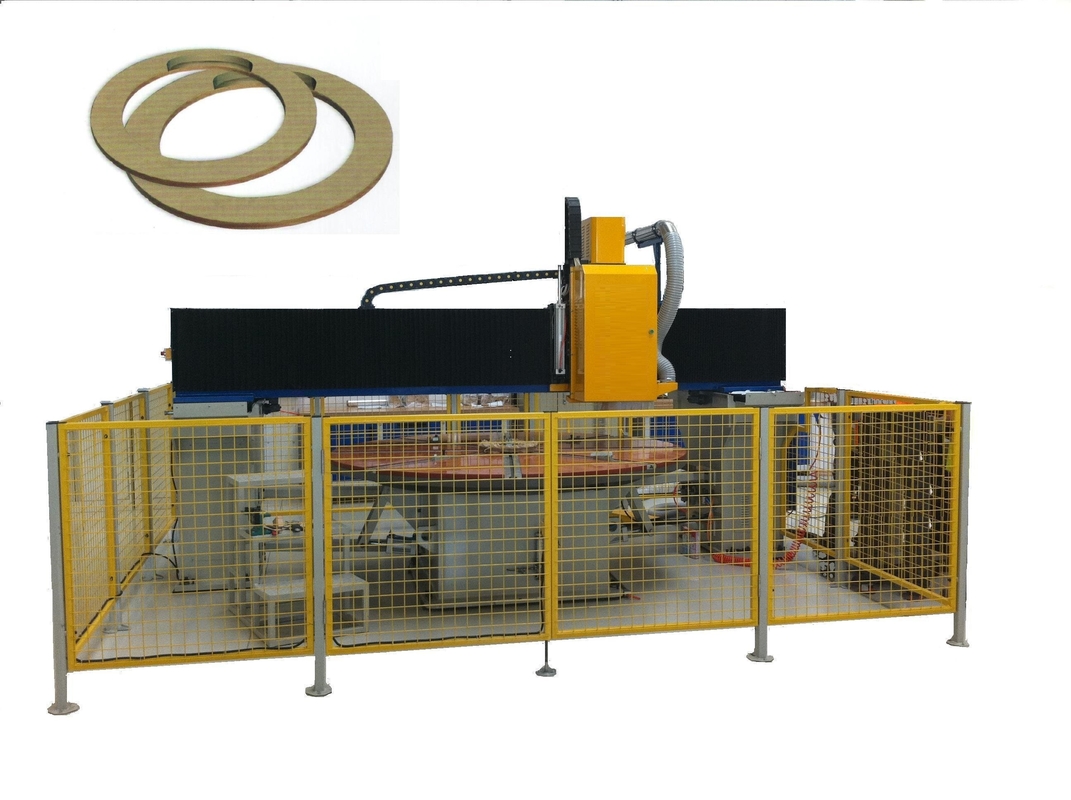

Carton d'isolation électrique de commande numérique par ordinateur faisant le carton de machine traitant l'extrémité pour sonner la fraiseuse

Carton d'isolation électrique de commande numérique par ordinateur faisant le carton de machine traitant l'extrémité pour sonner la fraiseuse

Description :

Cette machine est conçue pour les anneaux de fabrication de pressing et les anneaux d'extrémité du grand type transformateur par l'intermédiaire de traiter un carton. Elle est principalement de fraiser et tourner les cercles internes et externes et fraiser également l'arc, directement et les fentes obliques. Le perçage et le traitement local d'avion peuvent être aussi bien réalisés.

La machine est se compose principalement de trois parts tels que la commande d'axe pour la table de fonctionnement, la commande d'alimentation de coupe et le système de contrôle numérique électrique.

1. La commande d'axe pour la table de fonctionnement : au réducteur de raccordement direct par le moteur servo, et à la table de fonctionnement est mis en mouvement par le pignon conduisant la roue de vitesse.

2. Le mouvement d'alimentation de coupe finit principalement le traitement par les moteurs servo horizontaux et verticaux, comprenant le plat horizontal de glissière, le plat vertical de glissière, le rail de guide linéaire, la vis de boule et l'axe de fraisage, qui ont commandé par la sélection des boutons poussoirs du système de commande numérique par ordinateur.

3. Les caractéristiques du système de commande numérique par ordinateur

3,1 Équipé de l'écran de couleur de 8,4 pouces avec la résolution 640×480.

3,2 Le temps réel et tous fonction ronde d'auto-diagnostic, et affichage en temps réel de divers statuts pour le système.

3,3 La machine de nouveau au point de référence.

3,4 La fonction de compensation d'outil.

3,5 La fonction de course, douce et dure maximale de limite.

3,6 La fonction démontable de copie de disque d'USB U.

3,7 Interface de communication RS232.

3,8 Au volant de commande accrochant figurate de Co.

3,9 L'ajustement en temps réel pour les vitesses d'axe et d'alimentation.

Caractéristiques :
