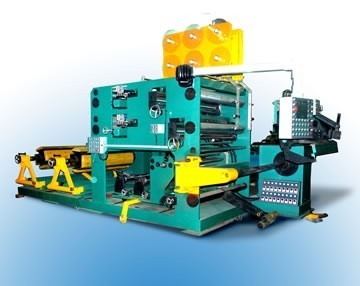

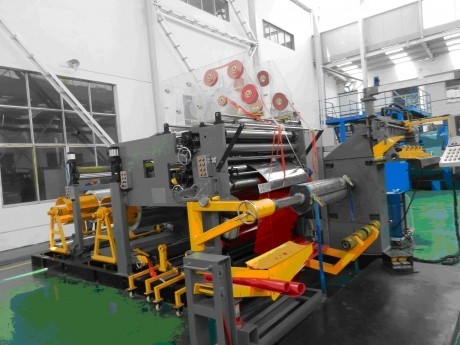

Éolienne à grande vitesse de commande numérique par ordinateur, la bobineuse automatique

. N

ARTICLE

SPÉCIFICATIONS

1

Chaîne de bobine

1,1

Longueur axiale

Maximum : 600 millimètres

1,2

Longueur axiale (avec l'avance)

Maximum : 720 millimètres

1,3

Diamètre extérieur (ne pas inclure des fils)

φ600

1,4

Diamètre extérieur (maximum) (maximum)

φ620

1,5

Diamètre intérieur (minimum) (minute)

Pas limité

1,6

Type de bobine

Rond, ellipse, rectangle (bobine weight≤500kg)

2

Matériel de bobine

2,1

Papier d'aluminium de cuivre ou

width≤600mm, thickness0.3-1.5mm ;                             Diamètre intérieur de bobine : Φ400 ;                                          Bobine diameter≤Φ800 extérieur.

2,2

Fil émaux

Fil : MaxΦ0.3-3.0 millimètre ;                                              Fil plat : 3×12 maximum millimètre

3

Dispositif decoiling d'aluminium de conduite

Manière pneumatique de tension

3,1

Longueur de cylindre de soutien

620 millimètres

3,2

Le cylindre de soutien ajustent la gamme

Φ470-φ520

3,3

Charge de cylindre de soutien (maximum)

1000 KILOGRAMMES

3,4

Force en expansion

Maximum : 5000N-M (Stepless réglable)

3,5

Main-d'oeuvre de tension

0---0,6 MPA

4

Dispositif d'enroulement

4,1

Vitesse d'enroulement

0-20 n/min

4,2

Couple fonctionnant (maximum)

≥ 5000 nanomètre

4,3

Énergie éolienne

11 KILOWATTS

4,4

Manière de règlement de vitesse

Règlement stepless de vitesse de fréquence

5

Dispositif de decoiler d'isolation de couche

5,1

Axe d'insulationinstallation de couche

2 ensembles

5,2

Diamètre extérieur de bobine d'isolation de couche

≤φ400 millimètre

5,3

Diamètre intérieur de bobine d'isolation de couche

Φ76 millimètre

5,4

Largeur de bobine d'isolation de couche

Maximum : 620 millimètres

5,5

Manière de Decoiling

Fixage de mécanicien

5,6

Atténuant l'avant (indépendant de 2 ensembles)

≤50 NANOMÈTRE

6

Rectifiez le dispositif

6,1

Rectifiez la méthode

Le système de moteur servo automatique corrigent

7

Système électrique

Contrôle d'automobile de PLC

7,1

Chiffres de compte

4 chiffres (0.0-999.9) (précision de compte : 0,1 tours)

7,2

Fonction de base

Entrée d'étape, révisable, mémoire de panne de courant

7,3

Interface de travail

Panneau à commande par effleurement (chinois et anglais)

7,4

Puissance totale

15KW
