Verticale hydraulique de mine d'éolienne de commande numérique par ordinateur avec commandé automatique
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Surligner: | La bobineuse,éolienne de filament |
||
|---|---|---|---|
Verticale hydraulique de mine d'éolienne de commande numérique par ordinateur avec commandé automatique
Description :

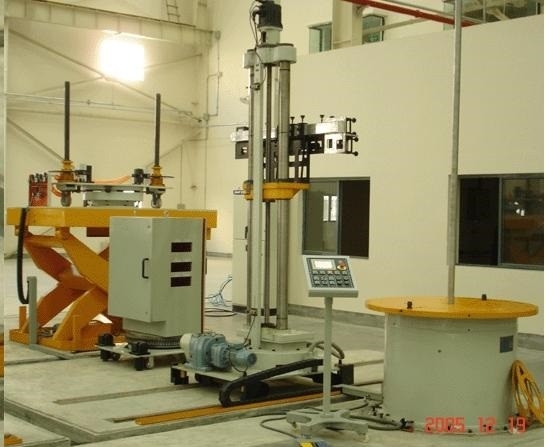

PVWM se compose du piédestal, de la colonne, du système d'altitude de mandrin, du système de rotation de mandrin, de la plate-forme mobile de plat et du système de contrôle. De divers paramètres d'enroulement sont montrés sur les tubes. Le fonctionnement du menu et le choix de différentes fonctions par le doigt touchent les tubes, la technologie de l'enroulement peut être compilée à l'avance ou mise à jour.
Applications :

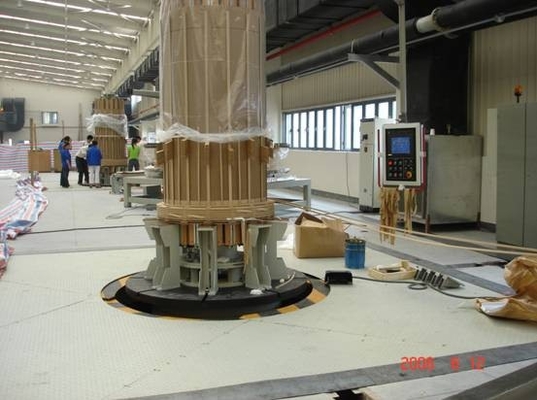

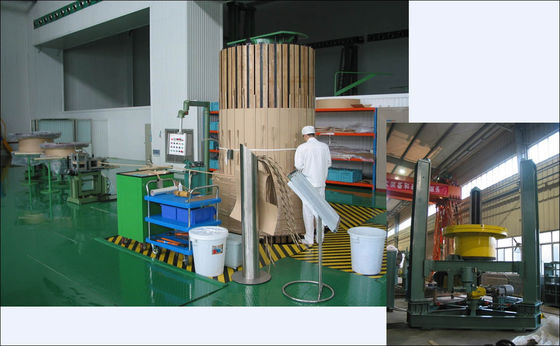

L'éolienne verticale de mine (PVWM) est équipement idéal pour la fabrication de la haute tension, des enroulements hélicoïdaux à haute tension superbes et des enroulements de disque des transformateurs
Caractéristiques :
Article | NON. | Contenu | Paramètres techniques | ||||||
10t | 15t | 20t | 25t | 30t | 35t | ||||
Plate-forme rotatoire | 1 | Charge maximale (kilogramme) | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | |
2 | Diamètre tournant maximal (millimètre) | Φ2200 | Φ2800 | Φ3000 | Φ3000 | Φ3200 | Φ3500 | ||
3 | Diamètre du mandrin (millimètre) | Φ1600 | Φ1800 | Φ2000 | Φ2000 | Φ2200 | |||
4 | cannelure en forme de t sur le chuck×number : (mm×unit) | 28mm×8 | 36mm×8 | ||||||
5 | Taille de la plate-forme (millimètre) | 700 | 700 | 800 | 850 | 850 | 900 | ||
6 | Taille de mandrin à la plate-forme quand le mandrin est levé au supérieur (millimètre) | 400 | |||||||
7 | Vitesse de mandrin (règlement stepless) (r/min) | 0~10 | 0~7 | 0~5 | |||||
8 | Couple maximal du mandrin (N/M) | 12000 | 18000 | 21000 | 28000 | 35000 | 35000 | ||
9 | Tension maximale du fil (n) | 9000 | 12000 | 14200 | |||||
10 | Puissance rotatoire de moteur du mandrin (kilowatt) | 11 | 15 | 18,5 | |||||
11 | Plaçant le trou du centre de mandrin (millimètre) | Φ220×15×Φ180 | Φ240×20×Φ200 | ||||||
12 | Dégagement d'incidence (millimètre) | ≤0.2 | |||||||
Bras d'oscillation | 13 | Taille (millimètre) | 3000 | ||||||
14 | Longueur maximale (pliable) (millimètre) | 3000 | 3200 | 3500 | 3800 | ||||
|
| Maximum élevant la taille (course) (millimètre) |
|
| |||||
Mécanisme d'élévation | 15 |
| 2500 | 3000 | |||||
16 | Élevant la vitesse (mm/min) | 1000 | 700 | 500 | |||||
17 | Puissance de moteur servo (kilowatt) | 11 | 15 | 18,5 | |||||
18 | vis | 3-Tr55x10 | 3-Tr65x10 | X12 3-Tr70 | X12 3-Tr80 | 3-Tr85 x14 | 3-Tr90 x16 | ||
Mécanisme de volet | 19 | Surface couverte (millimètre) | 5000×5000 | 5500×5500 | 5500×5500 | 6000×6000 | 6500×6500 | ||
20 | Gamme extensible du volet (millimètre) | Φ700~ Φ2250 | Φ800~ Φ2850 | Φ900~ Φ3050 | Φ1100~ Φ3250 | Φ1500~ Φ3550 | |||
21 | Vitesse du volet (mm/min) | 1000 | 900 | 700 | |||||
22 | Puissance de moteur (kilowatt) | 0,55 | |||||||
23 | Quantité de moteurs (unité) | 4 | |||||||
Lubrification | 24 | Puissance de moteur de la pompe auto-lubrifiante (kilowatt) | 0,2 (KILOWATT) | ||||||
25 | Lubrification du mode | Huile | |||||||
NOTE : Les paramètres ci-dessus sont standard. Ils peuvent être modifiés par le client exige.
